# Pekaway Wireless Shunt 500A

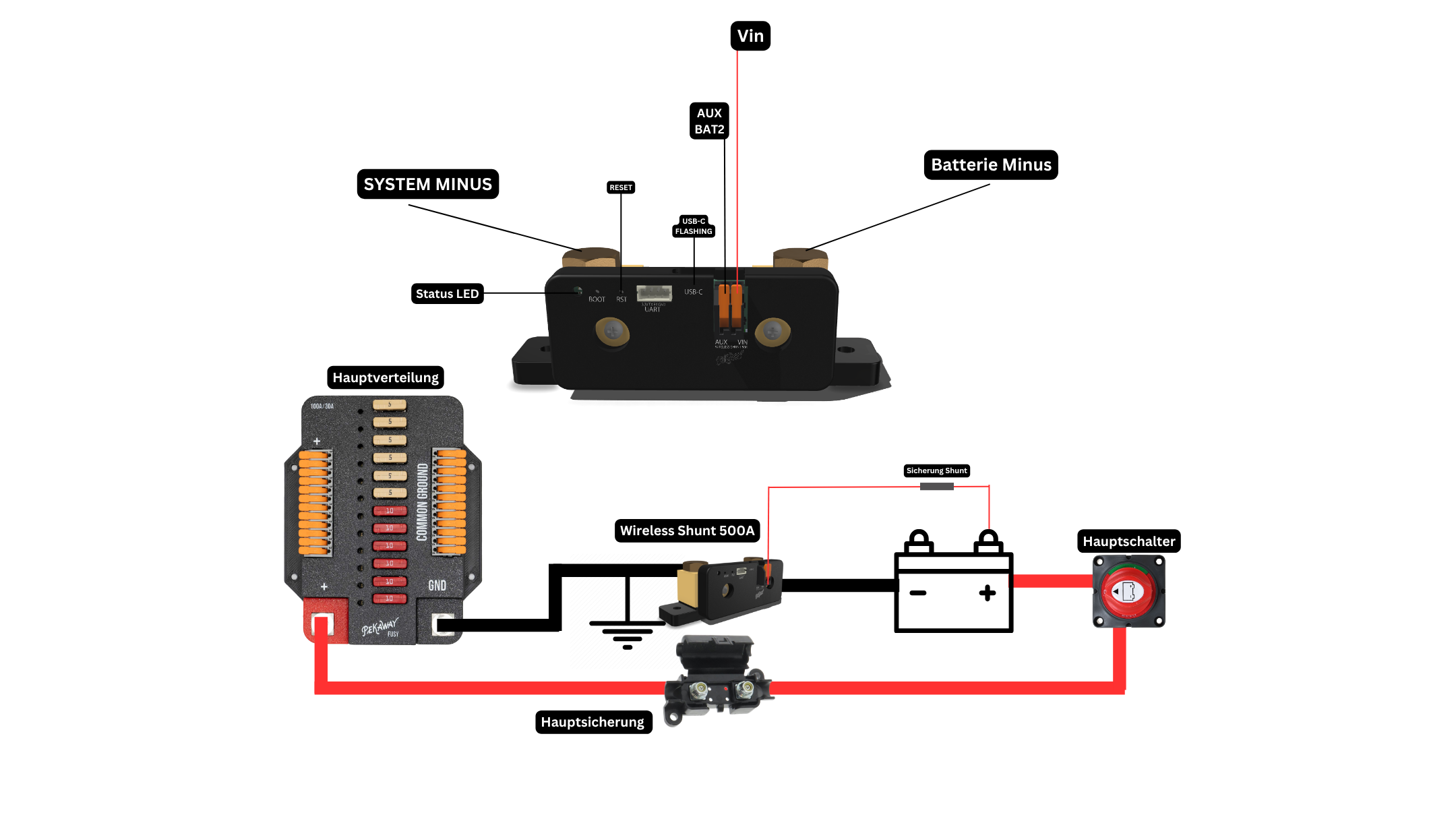

### Installation/Schaltplan (500A Version)

<figure><img src="https://2414248595-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FGKWjq2gcLc6MCC4bkGHL%2Fuploads%2FTOc2ZTYtnomDL0bIj0oB%2FShunt%20esp%20500%20Doku%20(1).png?alt=media&#x26;token=72d97b78-95e7-463b-98b2-b9b675c8159c" alt=""><figcaption></figcaption></figure>

***

### **Verbindung zum Shunt via APP aufbauen**

**-> Die offizielle** [**APP Pekaway Blue**](https://pekaway.gitbook.io/van-pi-dokumentation/apps-and-remote-connection/pekaway-blue) **ist in den Stores verfügbar.**&#x20;

1. Starten Sie die App.
2. Die App sucht automatisch nach verfügbaren Bluetooth-Geräten in der Nähe und zeigt alle gefundenen **Pekaway Shunts** an.
3. Wählen Sie Ihren Shunt aus der Liste aus.
4. Die App merkt sich den zuletzt verbundenen Shunt und stellt beim nächsten Öffnen automatisch die Verbindung wieder her.

***

### **Shunt konfigurieren**

Nach dem Einschalten ist der Shunt für **5 Minuten im Konfigurationsmodus**. Dies wird durch eine **blau leuchtende LED** signalisiert. Nach Ablauf der Zeit sind Änderungen nicht mehr möglich. Um den Konfigurationsmodus erneut zu aktivieren, drücken Sie die **Reset-Taste**.

#### Schritte zur Konfiguration:

1. Öffnen Sie die App und verbinden Sie sich mit Ihrem Shunt.
2. Gehen Sie zu den **Einstellungen** (Zahnrad-Symbol).

#### **Batterie-Einstellungen**

* Tippen Sie auf **„Battery“**.
* Hier können Sie folgende Werte einstellen:

| Einstellung             | Beschreibung                                                                 |
| ----------------------- | ---------------------------------------------------------------------------- |
| **Ah max capacity**     | Tragen Sie hier die Kapazität Ihrer Batterie in Amperestunden (Ah) ein.      |
| **% State of Charge**   | Geben Sie den aktuellen Ladezustand der Batterie in Prozent an.              |
| **% Charge Efficiency** | Geben Sie den Ladeeffizienz-Wert Ihrer Batterie ein (z. B. 98–99 % bei LFP). |

***

#### **Automatische Volllade-Erkennung**

Unter **Full Charge Settings** können Sie Bedingungen definieren, unter denen der Shunt automatisch den SoC (State of Charge) auf **100 %** setzt:

* **Spannung**: Mindestspannung, die erreicht werden muss
* **Strom**: Strom, der unterschritten werden muss
* **Dauer**: Zeitraum, über den die Bedingungen erfüllt sein müssen

**Beispiel:**\
Eingestellte Werte: **14,2 V**, **5 A**, **5 Minuten**\
Wird beim Laden die Spannung von 14,2 V erreicht und der Strom fällt unter 5 A für mindestens 5 Minuten, wird der SoC auf 100 % gesetzt.

***

#### **LED-Anzeige konfigurieren (Menüpunkt „Shunt“)**

* Hier können Sie die Status-LED des Shunts deaktivieren.
* Im eingeschalteten Zustand zeigt die LED:
  * **Grün** bei Ladevorgang
  * **Rot** bei Entladung
* Die Helligkeit passt sich an die Lade- bzw. Entladestärke an.

&#x20;**Diese Einstellung ist ebenfalls nur für 5min nach Start des Shunts möglich**

***

### **WLAN- und MQTT-Verbindung**

#### **WLAN-Verbindung (Menüpunkt „WiFi“)**

1. Öffnen Sie die **WiFi-Einstellungen** in der App.
2. Tragen Sie Ihre **WLAN-SSID** und Ihr **Passwort** ein.
3. Klicken Sie auf **Save**.
4. Nach erfolgreicher Verbindung zeigt die App die IP-Adresse und Signalqualität an.

#### **MQTT-Verbindung (Menüpunkt „MQTT“)**

1. Geben Sie die Zugangsdaten zu Ihrem **MQTT-Server** ein (Server, Port, Benutzername, Passwort).
2. Klicken Sie auf **Save**.
3. Bei erfolgreicher Verbindung erscheint die Anzeige **„Connected“** im unteren Bereich.

✅ **Hinweis:**\
Die MQTT-Datenstruktur des Shunts ist **für Home Assistant optimiert**.\
Dadurch wird der Shunt nach erfolgreicher Verbindung **automatisch in Home Assistant erkannt und eingebunden** – eine manuelle Konfiguration ist in der Regel nicht notwendig.
