# Votronic Solar via MultiUART (offiziell)

**Votronic Solarregler via MultiUART auslesen**

(Votronic Solarregler ab Baujahr 2014)

**1. Konfiguration im VAN PI OS**

1. **Webinterface aufrufen**
2. Öffnen Sie das Webinterface unter `http://*IP*:1880/ui`.
3. **Einstellungen aufrufen**
4. Navigieren Sie zu:
5. **Config → System**
6. **MultiUART einstellen**
7. Setzen Sie den **MultiUART (UART5)** auf **Votronic Solar**.
8. Die Softwareinstallation ist damit abgeschlossen.

***

**2. Verbindungskabel herstellen**

Für die Verbindung zwischen dem Votronic Solarregler und dem **Pekaway VAN PI Core** werden folgende Komponenten benötigt:

* **RJ12-Stecker (6Pin)**
* **JST 2.0 mm 4 Pin -Stecker**
* **Pegelwandler (5V auf 3,3V) \[empfohlen]**

⚠️ **Wichtiger Hinweis:**Der **MultiUART ist für ein 3,3V-Pegelsignal ausgelegt**, während die Votronic Solarregler mit **5V-Pegeln** arbeiten.In Tests hat der Raspberry Pi zwar ohne Pegelwandler funktioniert, aber zur Vermeidung von Schäden wird der **Einbau eines Pegelwandlers dringend empfohlen**.

***

**3. Anschließen der Kabel**

* Schließen Sie den **JST-Stecker** an den **MultiUART-Anschluss des VanPi Core** an.
* Stecken Sie den **RJ12-Stecker** in den **Display-Port des Votronic Solarreglers**.

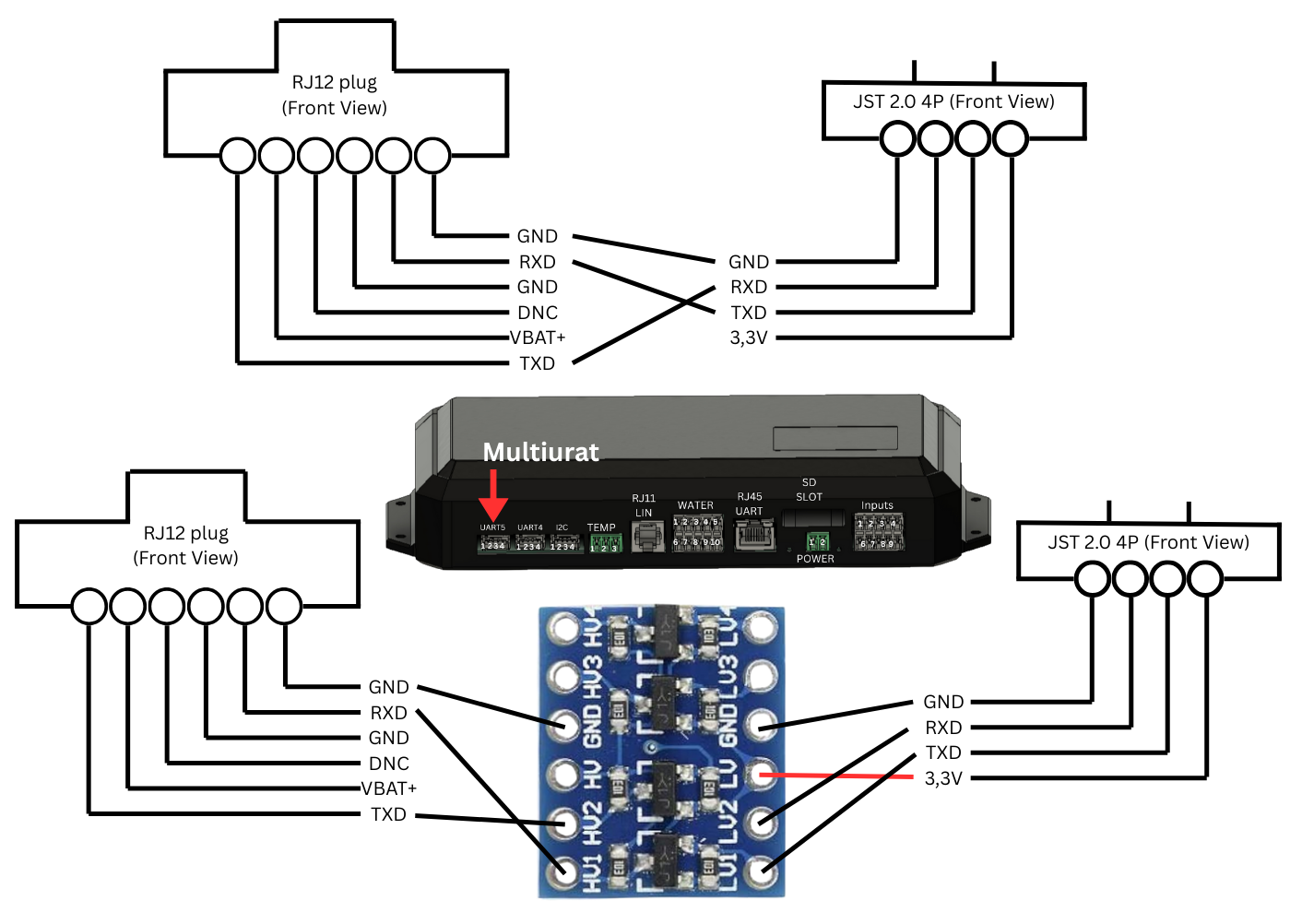

(Siehe Schaubild für die genaue Pin-Belegung.)

<figure><img src="/files/0YLQ9HRjZDUIvmiNYpyM" alt=""><figcaption></figcaption></figure>

***

**4. Abschluss der Installation**

Nach erfolgreichem Anschluss sollten die **Solardaten** im System sichtbar sein.Falls Probleme auftreten, überprüfen Sie die Verkabelung und die Einstellungen im Webinterface.
