# Bayernlüfter

#### **Bayernlüfter mit WLAN (Rev. 2.x) konfigurieren**

**Schritt 1: WLAN-Verbindung herstellen**

Um den Bayernlüfter in das System zu integrieren, folgen Sie diesen Schritten:

1. **Netzwerkverbindung herstellen:**
2. Stellen Sie sicher, dass sich der Bayernlüfter im selben Netzwerk wie der VanPi Core befindet.
3. **WLAN-Konfigurationsmodus aktivieren:**
   * Öffnen Sie das Gerät.

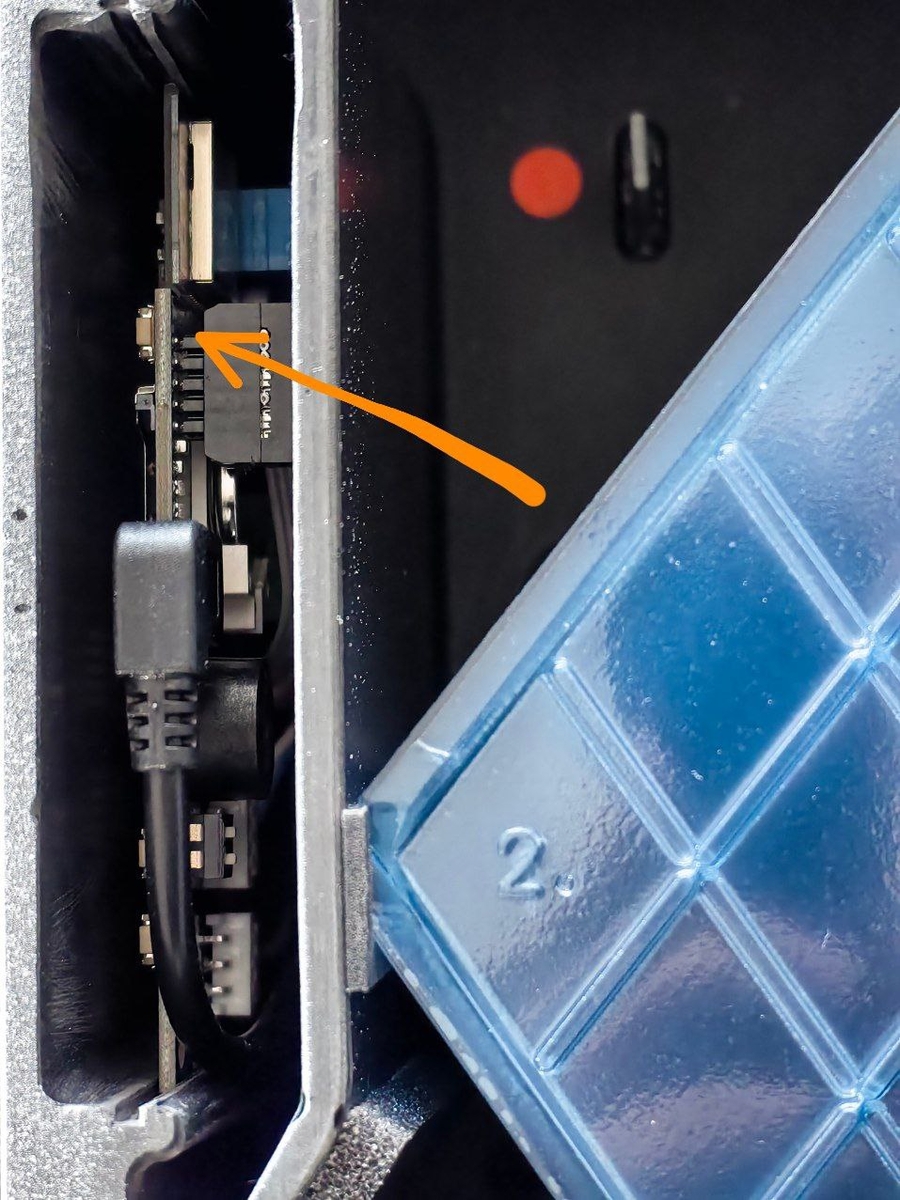

   * Drücken Sie die **Connect-Taste** auf der Platine für ca. **6 Sekunden** (siehe Abbildung).
   * Sobald ein doppelter Signalton ertönt, lassen Sie die Taste los. Die rote LED leuchtet nun auf.

![](https://t9012319662.p.clickup-attachments.com/t9012319662/3749e2b3-c292-4bcb-8481-52908dc4c7e1/bayernluefter6sek2toenewlan.jpg)

1. **Mit dem WLAN des Bayernlüfters verbinden:**
   * Der Bayernlüfter erstellt ein WLAN mit der SSID **"WRG-AP"**.
   * Verbinden Sie sich mit diesem Netzwerk. Das Passwort lautet: **"12345678"**.
   * Öffnen Sie einen Webbrowser und geben Sie die folgende Adresse ein: [**http://192.168.4.1/index.html**](http://192.168.4.1/index.html).
2. **WLAN-Daten eingeben:**
   * Tragen Sie die Zugangsdaten Ihres WLAN-Netzwerks im Webinterface des Bayernlüfters ein.
   * Nach der Bestätigung wird der Bayernlüfter mit Ihrem WLAN verbunden und befindet sich nun im selben Netzwerk wie der VanPi Core.

***

**Schritt 2: Integration in VanPi OS**

1. **Webinterface von VanPi OS aufrufen:**
   * Öffnen Sie im Browser die URL: [**http://VanPi-IP:1880/ui**](http://vanpi-ip:1880/ui).
   * Navigieren Sie im Menü zu: **Config → Devices**.
   * Aktivieren Sie die Funktion **"Bayernlüfter"**.
2. **IP-Adresse des Bayernlüfters eintragen:**
   * Nach der Aktivierung erscheint ein neuer Tab, in dem die **IP-Adresse** des Bayernlüfters eingetragen werden muss.
   * Um die IP-Adresse zu ermitteln:
     * Im **AP-Modus**: Menü **Config → Debug → Get all Network Connections**.
     * Falls das Gerät über einen Router verbunden ist: Über das Router-Webinterface die vergebene IP-Adresse auslesen.
3. **Abfrageintervall einstellen:**
   * Definieren Sie, wie oft das System Daten vom Bayernlüfter abrufen soll.
   * Bei erfolgreicher Verbindung werden unter **Debug** die empfangenen Daten angezeigt.
4. **Uhrzeit synchronisieren:**
   * Mit dem Button **"Set Time/Date (to Server Time)"** wird die aktuelle Zeit des VanPi OS auf den Bayernlüfter übertragen.
5. **Funktionalität prüfen:**
   * Nach erfolgreicher Konfiguration ist im Menü der Eintrag **"Fan"** zu finden.
   * Hier können Sie den Bayernlüfter steuern und aktuelle Werte auslesen.
   * Die Steuerung ermöglicht:
     * Individuelle Einstellung der Lüfter für **In** und **Out** sowie des **Frostschutzes (FS)**.
     * Aktivierung über den **Power-Button**, wobei der Lüfter sich automatisch regelt.
     * Anpassung der **Lüftergeschwindigkeit** im Automatikmodus.

<figure><img src="https://2414248595-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FGKWjq2gcLc6MCC4bkGHL%2Fuploads%2FvUV5kStutArMuLZjMzS7%2Fimage.png?alt=media&#x26;token=6d3ad3f8-866c-43df-8c11-85b5957eef7c" alt=""><figcaption></figcaption></figure>

Damit ist der Bayernlüfter erfolgreich in das VanPi OS integriert und einsatzbereit.

<figure><img src="https://2414248595-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FGKWjq2gcLc6MCC4bkGHL%2Fuploads%2FFQXlF9LqG2xkINctjGth%2F31tjRoFj0TZKOj4c.png?alt=media&#x26;token=a68fd0f2-27c2-40a6-9c5c-10cbb7041c85" alt=""><figcaption></figcaption></figure>

<div><figure><img src="https://2414248595-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FGKWjq2gcLc6MCC4bkGHL%2Fuploads%2FgdWcPuxltiZVJb3bVAlw%2Fphoto_2025-06-27_13-51-40.jpg?alt=media&#x26;token=616225c4-a502-4658-acec-899b1c434935" alt=""><figcaption></figcaption></figure> <figure><img src="https://2414248595-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FGKWjq2gcLc6MCC4bkGHL%2Fuploads%2FhyCkWoB7O250FZ3euYJa%2Fimage.png?alt=media&#x26;token=e7055d59-d6dd-46a8-9d76-064410c87ed4" alt=""><figcaption></figcaption></figure></div>

Im **Pekaway Touchdisplay** ist der Bayernlüfter ab **Version 2.0.2** verfügbar.&#x20;
